Diese Einbauanleitung stammt von Michael Marr

Einen Link zu seiner HP findet Ihr unter "Links"

Hier beschreib ich den Einbau eines beleuchteten Schaltknaufs.

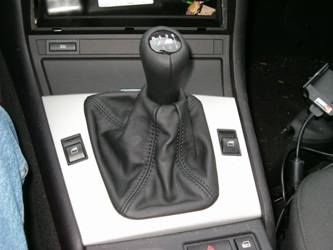

Zunächst ein Bild der Serienoptik

Jetzt kommt eigentlich das Schwerste, der Schaltknauf muss runter

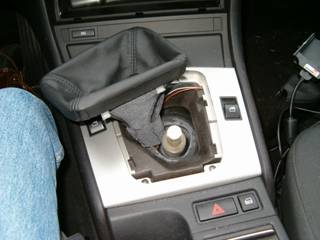

Zu erst den Schaltbalg ausclipsen, dann muss kräftig gezogen werden. In der Mitte seht Ihr eine Nut, in der ist der Knauf eingesteckt. Ich hab es, erst wie vielerorts beschrieben, mit einem Ruck versucht. Keine Chance. Erst durch einen lang ausgedehnten Zug kommt der Schaltknauf runter. Keine Sorge es geht beim Ziehen nichts kaputt.

Jetzt muss die Blende am Schaltrahmen runter. Dazu die beiden Schrauben vorne mit einem Kreuzschraubendreher lösen. Der Rahmen kann dann ausgehoben werden, dabei leicht anheben und die Stecker vom Schalter für die Fensterheber abziehen.

Ich hab den Strom für die Beleuchtung, an der Beleuchtung des Zigarettenanzünders abgegriffen. Um an den Anzünder zu kommen muss der Aschenbecher raus.

Unterhalb der Aschenbecherklappe seht Ihr zwei Kreuzschrauben. Diese müssen raus.

Oben muß das Fach für die Brille herausgezogen werden. Am besten zieht man es raus in dem man oben mit der Hand rein greift und mit leichtem Druck nach oben zieht.

Jetzt werden zwei Kreuzschrauben oben sichtbar. Diese heraus drehen und den Aschenbecher heraus ziehen. Am Zigaretten Anzünder ist ein kleiner Stecker mit den Kabelfarben grau-rot und braun. Hier hab ich mit zwei Kabelklemmen den Saft abgegriffen.

Dann den Aschenbecher wieder einsetzen und darauf achten kein Kabel einzuklemmen.

Jetzt die Blende wieder anbringen.

Den Knauf aufstecken. Am besten erst die Nut suchen und dann mit gezieltem Faustschlag das ganze nach unten befördern.

Jetzt noch den Balg Einclipsen.

Fertig
